Hissin liukuohjainkenkä: tyypit, valinta- ja vertailuopas

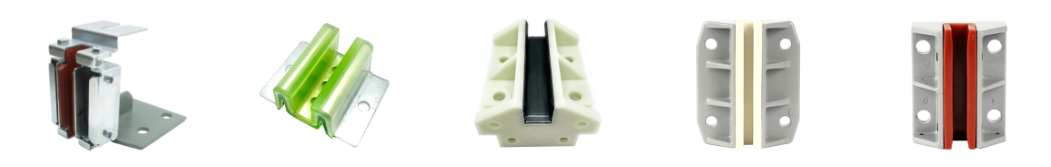

Yleiset tyypit ja ominaisuudet

Hissien liukuvat ohjauskengät ryhmitellään yleensä sen mukaan, kuinka ne imevät kiskon epätasaisuuksia ja kosketuspisteessä käytetyn vuorausmateriaalin mukaan. Valinta näistä tyypeistä vaikuttaa ajomukavuuteen, melutasoon ja siihen, kuinka usein vuoraus on vaihdettava, joten erojen ymmärtäminen on käytännöllinen ensimmäinen askel jokaiselle hissin osien ostajalle.

Liner-materiaali on yksi tärkeimmistä ominaisuuksista kussakin tyypissä, koska se määrittää suoraan kitkakäyttäytymisen, melutason ja kulumisasteen. Tavallisia vuorausmateriaaleja ovat tavallinen nylon, öljyyn upotettu itsevoiteleva nylon ja polyoksimetyleeni (POM), joista jokaisella on erilainen kulutuskestävyys, melunvaimennus ja kustannustehokkuus. Oikean kenkätyypin ja vuorausmateriaalin yhdistelmän valintaa ohjaavat tyypillisesti hissin nopeus, korin paino ja kiskon kunto, joita käsitellään tarkemmin alla olevassa valintaosiossa.

Toimintaperiaate ja rakenne

Hissin liukuva ohjauskenkä toimii ylläpitämällä jatkuvaa kosketusta vaihdettavan vuorauksen ja ohjauskiskon välillä korin tai vastapainon liikkuessa pystysuunnassa, mikä rajoittaa sivuttaisliikettä ja sallii vapaan pystysuuntaisen liikkeen. Rakenne on tarkoituksella yksinkertainen, minkä vuoksi liukuvat ohjauskengät pysyvät luotettavana, laajasti määriteltynä komponenttina koko hissiteollisuudessa.

Käytön aikana kiskon kosketuskanava kiertyy T-muotoisen ohjauskiskon pään ympärille, jolloin vuoraus vaimentaa kitkaa kaikilta kosketuspinnoilta auton liikkuessa. Jousikuormitetuissa malleissa jousielementti sallii vuorauksen liikkumisen hieman sisään- ja ulospäin, mikä kompensoi pieniä kiskovirheitä välittämättä kovaa tärähdystä auton runkoon. Koska vuoraus on ensisijainen kulumiskomponentti, sen materiaali ja paksuus on suunniteltu tarjoamaan ennustettava, vähitellen kuluva pinta, joka voidaan tarkastaa ja vaihtaa hyvissä ajoin ennen kuin se vaikuttaa ajon laatuun tai kiskokontaktien eheyteen.

Sovellusskenaariot ja valintakriteerit

Hissin liukuohjaimia käytetään matkustajahisseissä, tavarahisseissä ja vastapainokokoonpanoissa, ja oikea kokoonpano riippuu ensisijaisesti hissin nimellisnopeudesta, korin kuormasta ja ohjauskiskon profiilista. Näiden muuttujien oikea sovittaminen vaikuttaa ajon laatuun, melutasoon ja siihen, kuinka usein huoltotiimien on ajoitettava vuorauksen vaihto.

Nimellisnopeus on yleensä suurin yksittäinen tekijä ohjauskengän valinnassa, koska suuremmat nopeudet lisäävät sekä kiskokontaktien esiintymistiheyttä että matkustajien herkkyyttä mahdolliselle tärinälle. Alla oleva donitsikaavio havainnollistaa yleisen, edustavan jaon siitä, missä liukuohjaimia yleisimmin käytetään hissien käyttötapauksissa, mikä on hyödyllinen konteksti arvioitaessa tyypillisiä kysyntämalleja rakennussalkun tai kaluston välillä.

Ennen kaavion tarkastelua on syytä huomata, että todelliset mittasuhteet vaihtelevat alueittain, rakennustyypeittäin ja hissien iän mukaan, joten alla olevat luvut tulisi lukea yleiseksi edustavaksi malliksi eikä tarkaksi markkinamittaukseksi. Kaavio jakaa tyypillisen liukuohjaukengän käytön neljään laajaan luokkaan: matala- ja keskinopeusmatkustajahissit, rahti- ja rahtihissit, nopeusluokkien vastapainokokoonpanot sekä modernisointi- tai jälkiasennusprojektit. Tällainen erittely auttaa havainnollistamaan, miksi vuorauksen materiaalin valintakriteerit eroavat niin paljon rahtisovelluksen ja korkeammalla käyttöjaksolla toimivan matkustajasovelluksen välillä.

Suurin segmentti tässä edustavassa jaottelussa on hitaiden ja keskinopeiden matkustajahissit, mikä heijastaa sitä, kuinka laajasti liukuvat ohjauskengät on määritelty asuin- ja liikerakennuksissa, joissa nimellisnopeudet pysyvät liukukosketuksen mukavilla käyttöalueilla. Tavara- ja rahtihissit muodostavat seuraavaksi suurimman segmentin, koska näissä sovelluksissa yleensä etusijalle asetetaan kuormankestävyys rullaohjainkenkiin liittyvien tasaisempien ajo-ominaisuuksien sijaan. Vastapainokokoonpanot näkyvät mielekkäänä osuutena, koska liukuohjaimia käytetään yleisesti vastapainoissa myös hisseissä, joissa itse kori on päivitetty rullaohjaimikengiksi, koska vastapainon ajomukavuus ei ole matkustajien kannalta niin kriittinen. Modernisointi- ja jälkiasennusprojektit edustavat pienempää, mutta vakaata osuutta, mikä kuvastaa ikääntyvien hissikalustojen jatkuvaa vaihtosykliä. Tämä kuvio selittää myös sen, miksi monet hissin osien valmistajat ylläpitävät laajaa valikoimaa kiinnitystyylejä, koska jälkiasennusprojektien on usein sovitettava yhteen useiden alkuperäisten merkkien vanhoja OEM-asennuskokoonpanoja. Suuria hissiportfolioita valvovien kiinteistöpäälliköiden mielestä on usein hyödyllistä seurata tällaista käyttöjakoa sisäisesti, koska se auttaa ennustamaan, mitkä vuorausmateriaalit ja kannatintyypit näkevät suurimman vaihtomäärän. Sen tunnistaminen, mihin segmenttiin tietty hissi kuuluu, on käytännöllinen ensimmäinen askel ennen tarjouksen pyytämistä ohjauskengän valmistajalta tai toimittajalta.

Liuku- ja rullaohjainkenkien yksityiskohtainen vertailu

Liukuvat ohjauskengät ja rullaohjainkengät pitävät hissikorin linjassa ohjauskiskon kanssa, mutta ne eroavat toisistaan merkittävästi mekanismin, ajo-ominaisuuksien ja huoltoprofiilin osalta. Näiden erojen ymmärtäminen auttaa ostajia välttämään väärän komponenttityypin määrittämistä tietylle hissin nimellisnopeudelle ja käyttösuhteelle.

Vuorausmateriaali on toinen tärkeä vertailukohta liukuohjaimissa itsessään, koska eri polymeerivuoraukset tarjoavat erilaisen käyttöiän samanlaisissa käyttöolosuhteissa. Alla oleva pinottu sarakekaavio vertailee kolmen yleisen vuorausmateriaalin suhteellista palveluvaikutusta kahdella toimintatekijällä: kulutuskestävyyden ja melunvaimennussuorituskyvyn perusteella, mikä antaa yhdistetyn kuvan siitä, kuinka kukin materiaali muuttaa nämä kaksi ominaisuutta.

Ennen kuin katsot taulukkoa, huomaa, että todellinen kulumisikä ja melutaso riippuvat suuresti kiskon kunnosta, voitelukäytännöistä ja hissin käyttöjaksosta, joten esitetyt arvot edustavat yleisiä suhteellisia vertailuja eivätkä kiinteitä takuita mille tahansa asennukselle. Kolme verrattua materiaalia ovat tavallinen nylon, öljyyn upotettu itsevoiteleva nylon ja POM. Jokainen sarake on jaettu kahteen pinottuun segmenttiin, jotka edustavat suhteellista kulutuskestävyyttä ja suhteellista melunvaimennusosuutta, joten sarakkeen kokonaiskorkeus heijastaa yleistä suhteellista suorituskykyä molemmilla tekijöillä yhdistettynä.

Kaavio näyttää selkeän etenemisen tavallisesta nailonista öljypohjaiseen nyloniin POM:iin, ja pilarin kokonaiskorkeus kasvaa sekä kulutuskestävyyden että melunvaimennusten osalta materiaalien erikoistuessa. Tavallinen nylon tarjoaa tyypillisesti perustavanlaatuisimman suorituskykyprofiilin näistä kolmesta, minkä vuoksi se on edelleen yleinen rahti- ja alhaisemman käyttöjakson sovelluksissa, joissa komponenttien kustannustehokkuus on suurempi kuin vuorauksen pidennetyn käyttöiän hyöty. Öljyllä upotettu itsevoiteleva nylon parantaa merkittävästi kulumiskestävyyttä, koska upotettu voiteluaine vähentää pintakitkaa kosketuspisteessä, mikä myös parantaa melunvaimennusta. POM on tässä vertailussa vahvin yhdistetty suorituskyky, mikä johtuu suurelta osin sen suuremmasta luontaisesta jäykkyydestä ja mittojen stabiilisuudesta, mikä auttaa säilyttämään johdonmukaisen kosketusgeometrian kiskon kanssa pidemmän huoltovälin ajan. Tämä edistys osoittaa, miksi hissien modernisointiprojektit ja korkeamman syklin matkustajahissit käyttävät usein POM- tai öljypohjaisia ​​nailonvuorauksia tavallisen nailonin sijaan, vaikka tavallinen nylon onkin järkevä valinta alhaisemman kysynnän sovelluksiin. On syytä huomata, että melunvaimennussuorituskykyyn vaikuttaa myös jousikalibrointi ja kiskojen kohdistus, ei pelkkä vuorauksen materiaali, joten vuorauksen valintaa tulee harkita oikeiden asennus- ja säätökäytäntöjen ohella. Huoltoryhmien, jotka vertailevat vuorausvaihtoehtoja, tulisi pyytää valmistajalta ohjeita odotetusta kulumisiästä hissin nopeuden ja käyttöjakson osalta sen sijaan, että luottaisivat vain yleisiin materiaalivertailuihin, kuten tässä esitetty. Koska vuorauksen vaihto on rutiinihuoltotehtävä, monet ostajat standardisoivat yhden vuorauksen materiaalin kalustossa yksinkertaistaakseen varaston ja vaihtosuunnittelun.

Toimialan trendit ohjauskengän ja kiskon nopeuden yhteensopivuuden suhteen

Koska hissien nimellisnopeudet ovat yleensä nousseet uusissa asennuksissa, ohjauskenkätyypin ja kiskon nopeuden välisestä suhteesta on tullut yhä tärkeämpi osa spesifikaatiokeskusteluja. Alla oleva hajontakaavio esittää yleisen havainnollistavan kuvan siitä, kuinka liuku- ja rullaohjainkenkien käyttö yleensä jakautuu useille hissin nimellisnopeuksille, perustuen alan yleiseen havaintoon tietyn mitatun tietojoukon sijaan.

Ennen kaavion tarkastelua on syytä korostaa, että yksittäiset rakennusvaatimukset, kiskojen laatu ja ajomukavuusodotukset voivat siirtää tietyn projektin kohti jompaakumpaa ohjauskenkätyyppiä tämän yleisen mallin ulkopuolella. Kukin kaavion piste edustaa yleistä sovellusesimerkkiä, joka on piirretty nimellisnopeudella vaaka-akselilla ja suhteellisella ajotarpeen prioriteetilla pystyakselilla havainnollistamaan, missä liukuohjainkenkäsovelluksilla on tapana ryhmitellä rullaohjainkenkäsovelluksiin nähden.

Sirontakuvio näyttää liukuvat ohjainkenkäsovellukset vaaleammassa sävyssä, ryhmittyessään kohti kaavion hitaamman nopeuden, alhaisemman ajomukavuuden prioriteettialuetta, kun taas tummemmassa sävyssä olevat rullaohjainkenkäsovellukset ryhmittyvät kohti suuremman nopeuden ja korkeamman ajomukavuuden prioriteettialuetta. Tämä klusterointi heijastaa yleistä teollisuuden mallia, jossa liukukosketin pysyy täysin riittävänä pienemmillä nopeuksilla, koska kitkaan liittyvä tärinä ja lämmöntuotto pysyvät hallittavalla alueella. Nimellisnopeuden kasvaessa myös ajomukavuusodotukset nousevat tyypillisesti erityisesti kaupallisissa ja korkeissa matkustajarakennuksissa, mikä siirtää teknisten ominaisuuksien etusijalle rullaohjainkenkiä, jotka vähentävät kitkasta johtuvaa tärinää suuremmilla ajonopeuksilla. Kaavion keskellä on näkyvä siirtymävyöhyke, jossa molemmat ohjauskenkätyypit näkyvät, mikä kuvastaa todellisia projekteja, joissa nopeus ei yksin ratkaise valintaa, koska myös kiskojen laatu, rakennuksen käyttötapa ja modernisointibudjetti vaikuttavat siihen. Tämä siirtymävyöhyke on tärkeä ominaisuus määrittelytiimeille, koska se osoittaa, että keskinopeita hissejä ei ole automaattisesti rajoitettu yhteen ohjainkenkätyyppiin, ja niitä tulisi arvioida useiden tekijöiden yhdistelmän perusteella eikä pelkästään nopeuden perusteella. Se selittää myös, miksi jotkin hissien valmistajat ja modernisointiurakoitsijat määrittelevät edelleen hyvin suunniteltuja liukuohjaimia, mukaan lukien jousikuormitetut ja komposiittivuoraustyypit, jopa nopeuksilla, joilla rullaohjainkengät ovat yleisiä, etenkin kun kustannustehokkuus ja mekaaninen yksinkertaisuus ovat edelleen prioriteetteja. Ostajille, jotka hallinnoivat erinopeuksisia hissikalustoja, tämä malli on hyödyllinen lähtökohta yksiköiden ryhmittelyssä todennäköisen ohjauskenkätyypin mukaan ennen tarjousten pyytämistä hissin liukuohjaimikengän valmistajalta tai toimittajalta.

Tällaisesta sovellusten yhteensovittamisesta hyötyy valmistaja, jolla on laaja käytännön kokemus useista hissimerkeistä ja nopeusluokista. Ningbo Yinzhou Fukangda Elevator Parts Factory, joka perustettiin vuonna 2006 ja sijaitsee Da'aon teollisuuspuistossa, Yinzhoun alueella, Ningbo Cityssä, Zhejiangin maakunnassa, on hissien osien valmistaja ja tehdas, joka on erikoistunut hissikomponenttien tutkimukseen, kehittämiseen, tuotantoon ja myyntiin, mukaan lukien liukuvat ohjauskengät. Yrityksen tuotantokeskuksessa on käytössä erilaisia ​​laitteistoja ja muovinkäsittelylaitteita kypsien kokoonpanotuotantolinjojen ja tarkastusmenettelyjen ohella, mikä tukee yhtenäistä tarkkuutta ja laatua koko toimituksissa. Toimintahistoriansa aikana yhtiö on rakentanut yhteistyökokemusta vakiintuneiden hissimerkkien kanssa, kuten Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific ja Suzuki, mikä heijastaa laajaa tuntemusta eri hissijärjestelmissä käytettäviin kannatinkokoonpanoihin ja kiskoprofiileihin, mikä on erityisen tärkeää modernisointi- ja jälkiasennusprojekteissa.

Huolto-ohjeet pitkäaikaiseen luotettavaan toimintaan

Säännöllinen tarkastus ja oikea-aikainen vuorauksen vaihto takaavat, että liukuvat ohjauskengät toimivat tasaisesti hissin käyttöiän ajan. Koska vuoraus on suunniteltu kuluvaksi komponentiksi, jäsennelty tarkastusaikataulu on yleensä tehokkaampi kuin havaittavien ajon laatuongelmien odottaminen ennen toimenpiteisiin ryhtymistä.

1. Tarkasta vuorauksen paksuus ja pinnan kunto säännöllisesti ja tarkista epätasainen kuluminen, joka voi viitata kiskon kohdistusvirheeseen tai liialliseen jousipaineeseen.
2. Varmista, että kiskovoitelu on tehty ja huollettu hissin käyttövaatimusten mukaisesti, koska riittämätön voitelu kiihdyttää liukutyyppisten kenkien vuorauksen kulumista.
3. Tarkista jousikuormitettujen kenkien jousen kireys ja välys varmistaaksesi, että ne pysyvät valmistajan määrittämän säätöalueen sisällä.
4. Kuuntele käytön aikana epätavallista melua tai tärinää, joka usein ilmaisee vuorauksen kulumista, kiskon epätasapainoa tai löystyneestä kiinnitystelineestä ennen kuin näkyvämpiä oireita ilmaantuu.
5. Varmista, että kiinnityskannattimen pultit pysyvät kunnolla kiristettyinä, koska tärinä voi ajan myötä löysää sekä auton että vastapainon ohjauskenkäkokoonpanon kiinnikkeitä.
6. Vaihda vuoraukset ennakoivasti, kun kuluminen lähestyy valmistajan suosittelemaa vähimmäispaksuutta, sen sijaan, että odotat, kunnes kiskon kosketus vaarantuu.

Yksinkertaisen tarkastuslokin ylläpitäminen, joka tallentaa vuorauksen paksuusmittaukset ajan mittaan, helpottaa vaihdon ajoituksen ennustamista ja varaosien varaston suunnittelua sen sijaan, että reagoidaan odottamattomaan kulumiseen. Koska vuorauksen vaihto on tyypillisesti rutiini, vähän monimutkainen tehtävä verrattuna rullan ohjauskengän laakereiden huoltoon, monet huoltotiimit käsittelevät sitä osana normaalia määräaikaista huoltokäyntiä. Yhteistyö hissien liukuohjainkenkien valmistajan kanssa, joka tarjoaa tasaisen tuotelaadun ja helposti saatavilla olevat vaihtovuoret, auttaa minimoimaan ajan, jonka hissit viettävät poissa käytöstä rutiinihuollon aikana.
